18661361773

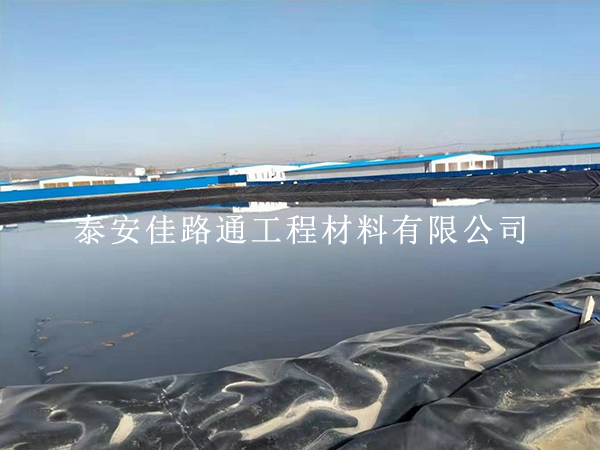

油田儲罐區(qū)、污油池、蒸發(fā)池的防滲工程，土工膜鋪完焊完并不等于完事。驗收環(huán)節(jié)才是決定這道防滲屏障能不能扛住油污水長期侵蝕的最后一道關(guān)卡。驗收不到位，后期滲漏追責無據(jù)可依；驗收做到位，才能真正實現(xiàn)"滴水不漏"。
驗收從哪里開始——單元工程劃分
驗收不是一把尺子量到底，而是按單元逐項推進。通常以每次連續(xù)鋪設(shè)的區(qū)段或每500至1000平方米劃分為一個單元工程。與剛性建筑物連接的部位，按每30至50米連續(xù)施工段單獨劃分。每個單元獨立驗收，合格后方可進入下一單元，確保問題不積累、不遺漏。
外觀檢查——最直觀的第一道關(guān)
驗收團隊到場后，首先進行目測檢查。重點看三個方面：膜體表面有無裂縫、孔洞、褶皺；焊縫是否連續(xù)均勻，有無漏焊、燙傷、起拱；錨固是否牢靠，修補處是否處理到位。這一步雖然簡單，卻能篩掉大部分明顯缺陷。任何肉眼可見的問題，都必須在后續(xù)工序前整改完畢。
焊縫檢測——驗收的核心戰(zhàn)場
焊縫是整個防滲系統(tǒng)最薄弱的環(huán)節(jié)，檢測手段也最為豐富，通常采用非破壞性檢測與破壞性取樣相結(jié)合的方式。
氣壓檢測針對雙軌熱熔焊縫。雙軌焊縫中間留有空腔，將兩端封堵后插入氣針，充氣至0.15至0.2兆帕，保壓30秒至5分鐘，觀察壓力表讀數(shù)是否下降。壓力穩(wěn)定即為合格，下降則說明存在漏點，必須返工。
真空罩檢測適用于擠壓焊縫和修補部位。在焊縫表面涂刷肥皂水，扣上透明真空罩抽至規(guī)定負壓，靜觀30秒，罩內(nèi)無氣泡產(chǎn)生即為合格。
電火花檢測用于導電土工膜或表面帶導電層的膜材。探測器掃過焊縫，若有針孔或破損，高壓電火花會擊穿空氣發(fā)出報警，精準定位漏點。
三種方法各有側(cè)重，實際驗收中往往組合使用，確保焊縫無死角。
強度測試——用數(shù)據(jù)說話
光看焊縫不漏氣還不夠，還得驗證焊縫夠不夠結(jié)實。按每100米左右取一個試樣，送實驗室做剝離試驗和剪切試驗。合格標準非常明確：剪切強度和剝離強度均不低于母材的80%，且斷裂必須發(fā)生在母材上而非焊縫處。如果焊縫在測試中先被撕裂，說明焊接質(zhì)量不達標，整條焊縫需要切除重焊。
厚度與材料復核——源頭把控
驗收時需用測厚儀對土工膜厚度進行抽測，確認符合設(shè)計要求。同時核查材料出廠合格證、性能檢測報告，隨機抽取樣品送有資質(zhì)的檢測單位復檢拉伸強度、斷裂伸長率、撕裂強度、抗穿刺強度等指標。材料不合格，施工再好也白搭。
隱蔽工程驗收——覆蓋之前必須過關(guān)
防滲工程屬于隱蔽工程，有三個節(jié)點必須組織專項驗收：下墊層驗收合格后才能鋪膜；土工膜鋪設(shè)拼接完成、焊縫檢測合格后才能回填；第一層保護層回填前必須再次確認。這三次驗收由施工單位、監(jiān)理單位、建設(shè)單位共同參與，簽字確認后方可進入下一道工序。任何一方有異議，需復議或提請上級復驗，直至無爭議。
完整性掃描——高要求工程的加選項
對于特別重要的工程，在覆蓋保護層之前，可采用電學完整性掃描或水槍法進行大面積排查，系統(tǒng)性掃描膜體表面是否存在肉眼難以發(fā)現(xiàn)的破損點。這一步屬于加分項，但能把隱患降到最低。
資料驗收——工程質(zhì)量的最終檔案
驗收不只看現(xiàn)場，還要看資料。施工記錄、焊接參數(shù)記錄、檢測報告、隱蔽工程驗收記錄、影像資料等必須齊全、真實、可追溯。資料不完整的工程，即便現(xiàn)場檢測全部合格，驗收結(jié)論也不能定為"合格"。
油田防滲土工膜的驗收，說到底就是"看得見的查外觀，看不見的靠檢測，拿不準的做試驗"。每條焊縫必檢、每段必驗、不合格不隱蔽，這三條原則守住了，防滲層才能真正經(jīng)得起時間和油污水的雙重考驗。
